Baureihe UP

Merkmale

• Robuste und langlebige Konstruktion aus dickwandigen, massiven Edelstahl- Bauteilen
• Geeignet auch für Flüssigkeiten mit leichter Feststoffbeladung aufgrund federbelasteter Gleitringdichtung
• Wartungsarmer Betrieb durch hochwertige Gleitflächenwerkstoffe
• Alle medienberührten Teile aus hochwertigem, korrosionsbeständigen Edelstahl 1.4571 (AISI 316Ti)
• Standardmäßig mit Gewindeanschlüssen nach ISO 228-1 ausgerüstet, ab Baugröße 130 optional auch mit Flanschanschlüssen lieferbar
• Universell einsetzbar, kompakt und leise
• Zugelassen für den Einsatz in explosionsgefährdeten Umgebungen (ATEX Zone 1)
• Korrosionsfeste Lackierung in RAL1017, Safrangelb

Einsatzbereiche

Förderung von Salzwasser, schwachen Säuren und Laugen oder anderen korrosiven Flüssigkeiten. Förderung von wasser- oder öl-basierten Emulsionen bei Temperaturen bis 150 °C. Einsatz in rauen Umgebungen und in Applikationen, bei denen eine besonders robuste Pumpe gefordert ist.

Zum Beispiel in den folgenden Anwendungen:

• Förderung von Kühlmitteln und Wärmeträgerölen in Kühl- oder Temperiergeräten
• Galvanotechnik und Oberflächenbeschichtung
• Abwasser- und Frischwasseraufbereitung
• Papierindustrie
• Labor- und Medizintechnik
• Umwelttechnik, Abgasreinigung, Gaswäscher

Lieferbare Werkstoffe

Gehäuse- und Laufradwerkstoffe: Edelstahl Feinguss 1.4571 (V4A)
Elastomerwerkstoffe: EPDM, FKM (z. B. Viton®), FEP, FFKM (z. B. Kalrez®)
Gleilagerwerkstoffe: SiC (Siliziumkarbid), Graphitkohle, PTFE-GF, Al₂O₃-Keramik

Einsatzbedingungen

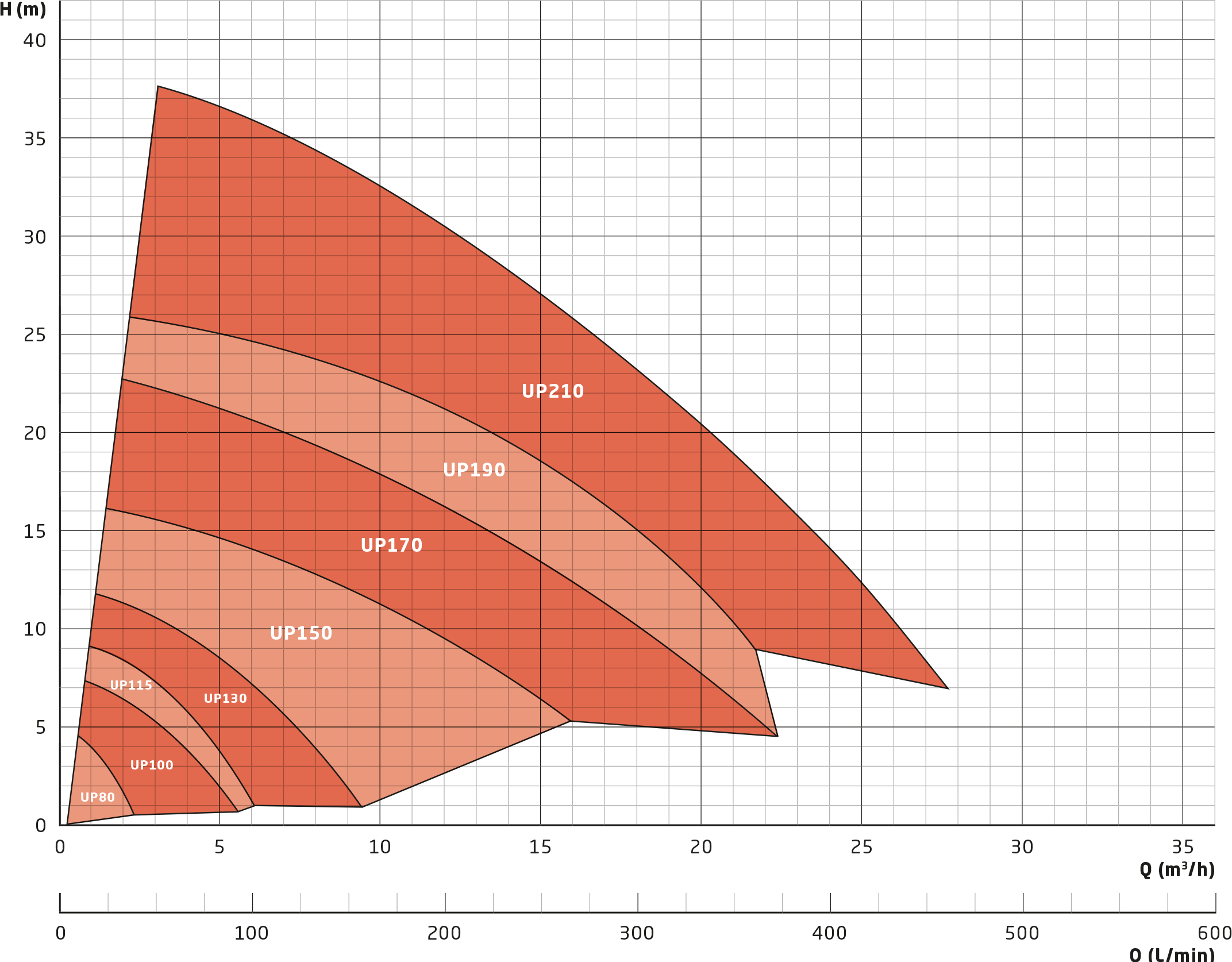

• Maximale Fördermenge der Baureihe: 30 m³/h
• Maximale Förderhöhe der Baureihe: 40 m
• Temperatur des Fördermediums -20 bis 150 °C
• Umgebungstemperatur von -10 bis 40 °C, höhere Temperaturen auf Anfrage möglich
• Anpassung der Pumpen an Medien mit hohen Dichten (bis zu 2,0) möglich

Motoren

Standard-Motoren (ab Lager):

• Drehstrommotoren: D230 / Y400 V-3ph 50 Hz, D277 / Y480 V-3ph 60 Hz, IP 55, Isol.-Kl. F, auch mit Kaltleiter
• Alle Drehstrommotoren ab 0,75 kW haben Energieeffizienzklasse IE3
• Wechselstrommotoren (bis 1,1 kW: 230 V-1ph, 50 / 60 Hz, IP 55, Isol.-Kl. F)
• ATEX-Motoren in Temperaturklasse T3

Sonderausführungen (lieferbar):

• Sonderspannungen und -frequenzen
• Drehstrommotoren mit integriertem Frequenzumrichter
• ATEX-Motoren mit druckfester Kapselung und Temperaturklasse T4
• 4-polige Motoren mit Drehzahl 1450 U/min bei 50 Hz
• UL- und CSA-Ausführungen
• Sonderschutzarten, z. B. IP 65
• Sonderisolationsklassen, z. B. Tropenisolationen Mehrbereichsspannung, z. B. 220–290 / 380–500 V, 50 Hz; 220–332 / 380–575 V, 60 Hz
• Gleichstrommotoren (DC oder BLDC)
